- Radmitte bestimmen: Drehbare Mittelaufnahme zur Ausrichtung auf die Radmitte
- Wiederholbarer Messbezug: Definierter Anschlagpunkt für Gliedermaßstab oder Rollbandmaß
- Nachvollziehbare Dokumentation: Fahrzeughöhe nach einem gleichbleibenden Messprinzip festhalten
- Kalibrierbare Hülsen: Gleichmäßige Einstellung für ein möglichst sauberes Anliegen
- Geringe Messabweichung: Bei sorgfältiger Kalibrierung und Anwendung sind Abweichungen im Bereich weniger Millimeter möglich

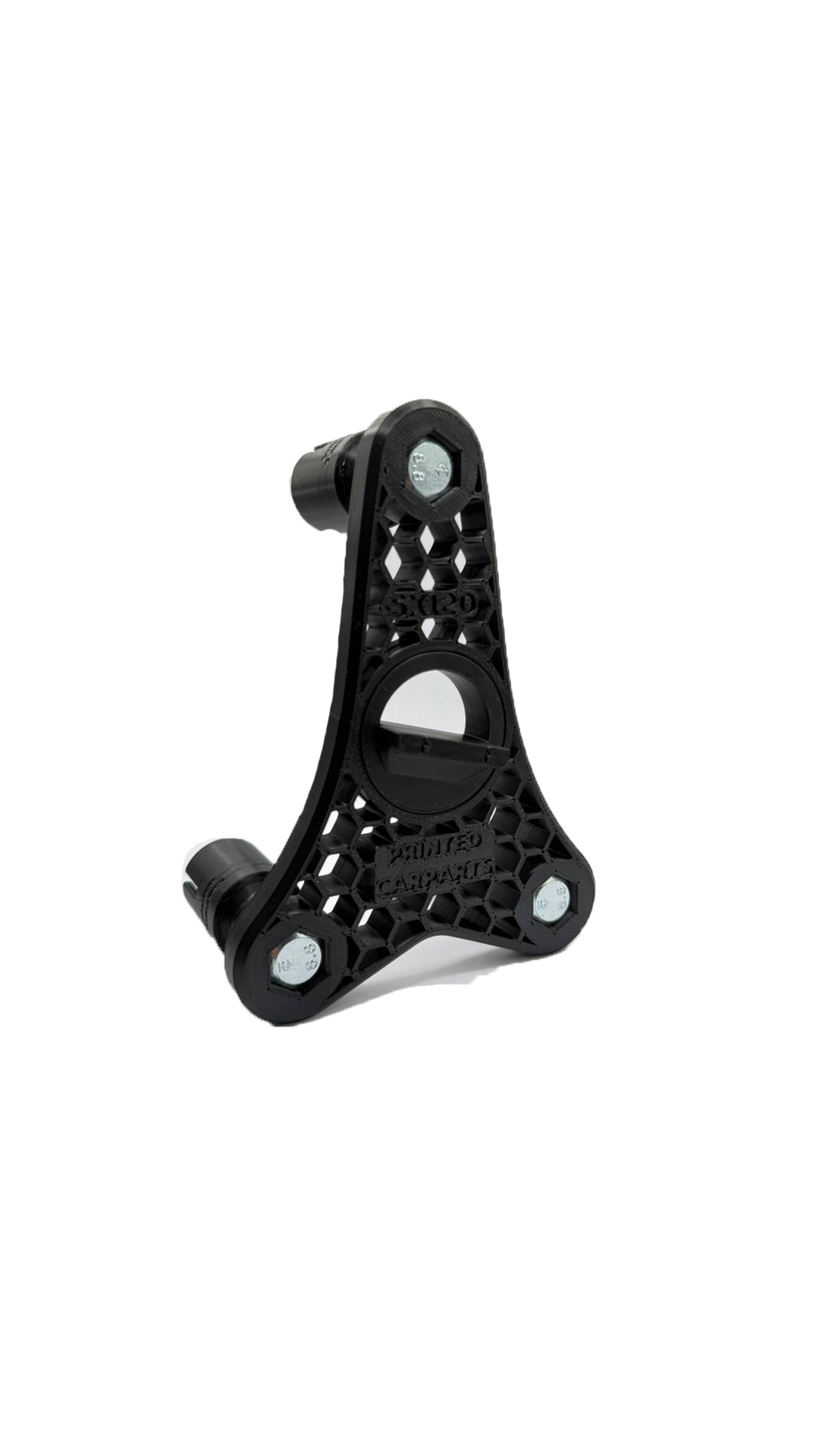

Rad Mitte Kotflügel Messwerkzeug
Rad Mitte Kotflügel Messwerkzeug
Normaler Preis
€32,99 EUR
Normaler Preis
Verkaufspreis
€32,99 EUR
Grundpreis
pro
Versand wird beim Checkout berechnet
DE: Zoll- und Einfuhrabgaben trägt der Kunde.EN: Customs and import fees are the customer’s responsibility.
Verfügbarkeit für Abholungen konnte nicht geladen werden
Beschreibung:
Printed-Carparts · Präzise Fahrzeughöhenmessung
Radmitte–Kotflügel-Messwerkzeug für Lochkreis 5×120
Bestimme die Radmitte zuverlässig und dokumentiere den Abstand bis zur Kotflügelkante nach einem wiederholbaren Messprinzip. Geeignet für 5×120-Lochkreise und Radschraubenköpfe mit 17 mm Schlüsselweite.
Radmitte bestimmen
Die drehbare Mittelaufnahme unterstützt die genaue Ausrichtung auf die Radmitte.
Wiederholbare Messung
Ein definierter Anschlagpunkt schafft einen gleichbleibenden Bezug für deine Messwerte.
Für 5×120 ausgelegt
Vorgesehen für Räder mit Lochkreis 5×120 und 17-mm-Radschraubenköpfen.
Komplett mit Hardware
Die erforderlichen M8-Schrauben und M8-Muttern sind bereits im Lieferumfang enthalten.
Fahrzeughöhe nachvollziehbar dokumentieren
Statt die Radmitte nur per Augenmaß zu schätzen, erhältst du einen definierten Ausgangspunkt für die Messung von der Radmitte bis zur Kotflügelkante.
Kompatibilität vor dem Kauf prüfen
Das Werkzeug ist für Lochkreis 5×120 und Radschraubenköpfe mit 17 mm Schlüsselweite vorgesehen. Prüfe zusätzlich die Platzverhältnisse und die Form deiner Felge.
Radmitte bis Kotflügelkante sauber messen
Die Messung von der Radmitte bis zur Kotflügelkante ist eine verbreitete Methode, um die Fahrzeughöhe unabhängig vom Reifendurchmesser festzuhalten. Das Werkzeug erleichtert die Bestimmung der Radmitte und schafft einen wiederholbaren Messbezug für Gliedermaßstab oder Rollbandmaß.
Damit Messergebnisse miteinander vergleichbar bleiben, sollten Untergrund, Fahrzeugbeladung, Reifendruck und Messablauf möglichst gleichbleibend sein.
Kompatibilität
Die Kompatibilität richtet sich nach Lochkreis, Radschraubenkopf und den vorhandenen Platzverhältnissen an der Felge. Eine pauschale Eignung für jedes Fahrzeug oder jede Felge mit 5×120 kann deshalb nicht zugesichert werden.
Technische Aufnahme
Lochkreis 5×120
17-mm-Radschraubenkopf
3-Punkt-Auflage
Geeignete Messmittel
Gliedermaßstab
Rollbandmaß
Messstab
Highlights
So funktioniert die Messung
- Fahrzeug auf einer möglichst ebenen und festen Fläche abstellen.
- Sicherstellen, dass Reifendruck und Beladungszustand für alle Vergleichsmessungen möglichst gleich sind.
- Die Hülsen des Messwerkzeugs auf ein identisches Maß einstellen.
- Das Werkzeug passend am Lochkreis und an den vorgesehenen Radschraubenköpfen positionieren.
- Die drehbare Mittelaufnahme auf die Radmitte ausrichten.
- Vom definierten Anschlagpunkt bis zur Kotflügelkante messen.
- Messwert dokumentieren und die Messung zur Kontrolle wiederholen.
Kalibrierung
Für eine gleichmäßige Anlage müssen die verstellbaren Hülsen vor der Messung auf ein identisches Maß eingestellt werden.
- Alle Hülsen auf dieselbe Länge einstellen
- Werkzeug auf ebenem Untergrund beziehungsweise an einer Referenz prüfen
- Auf gleichmäßigen Kontakt an allen vorgesehenen Auflagepunkten achten
- Lockere Schraubverbindungen vor der Verwendung nachziehen
- Kalibrierung regelmäßig kontrollieren
Eine ungleichmäßige Einstellung kann die Ausrichtung der Mittelaufnahme und damit das Messergebnis beeinflussen.
Kompatibilität und Voraussetzungen
- Lochkreis: 5×120
- Radschraubenkopf: 17 mm Schlüsselweite
- Felgenform: Es muss ausreichend Platz zum Ansetzen des Werkzeugs vorhanden sein
- Radschrauben: Die Köpfe müssen erreichbar und für die vorgesehene Aufnahme geeignet sein
Tiefe Schraubenschächte, spezielle Radschrauben, Radbolzen, Abdeckkappen oder ungewöhnliche Felgenkonturen können die Verwendung einschränken.
Sonderausführungen oder Anpassungen für bestimmte Felgen können auf Anfrage geprüft werden.
Lieferumfang
Im Lieferumfang enthalten:
- 1× Radmitte–Kotflügel-Messwerkzeug
- 3× M8-Mutter
- 3× M8×30-mm-Schraube
Nicht enthalten:
- Gliedermaßstab
- Rollbandmaß
- Felge oder Rad
- Radschrauben
- Weiteres abgebildetes Zubehör
Material und Fertigung
- Grundkörper: ABS-Kunststoff
- Hardware: M8-Schrauben und M8-Muttern
- Aufbau: Verstellbare Aufnahmen mit drehbarer Mittelaufnahme
- Verwendungszweck: Messhilfe zur Ermittlung des Abstands von Radmitte bis Kotflügelkante
Durch das Fertigungsverfahren können feine Schichtlinien, Ansatzstellen oder leichte optische Abweichungen sichtbar sein. Diese Merkmale haben keinen Einfluss auf die vorgesehene Funktion.
Technische Daten
| Produktart | Messwerkzeug für Fahrzeughöhenmessung |
|---|---|
| Messprinzip | Radmitte bis Kotflügelkante |
| Lochkreis | 5×120 |
| Aufnahme | Für Radschraubenköpfe mit 17 mm Schlüsselweite |
| Grundkörper | ABS-Kunststoff |
| Hardware | 3× M8-Mutter und 3× M8×30-mm-Schraube |
| Ausrichtung | Drehbare Mittelaufnahme |
| Geeignete Messmittel | Gliedermaßstab oder Rollbandmaß |
| Amtliches Messmittel | Nein |
Hinweise für vergleichbare Messergebnisse
- Fahrzeug auf einer ebenen Fläche abstellen
- Reifendruck vor der Messung kontrollieren
- Beladungszustand bei Vergleichsmessungen beibehalten
- Fahrzeug vor der Messung kurz bewegen oder Fahrwerk setzen lassen
- Immer denselben Messpunkt an der Kotflügelkante verwenden
- Messwerkzeug vor jeder Messung identisch kalibrieren
- Messung mindestens einmal wiederholen
- Werte für jede Fahrzeugseite getrennt dokumentieren
Messabweichungen
Das Messergebnis kann durch verschiedene Faktoren beeinflusst werden:
- Ungleichmäßig eingestellte Hülsen
- Unebener Untergrund
- Unterschiedlicher Reifenluftdruck
- Veränderter Beladungszustand
- Abweichender Messpunkt an der Kotflügelkante
- Spiel oder Bewegung beim Ansetzen
- Ablesefehler am verwendeten Messmittel
Bei korrekter Kalibrierung und sorgfältiger Anwendung sind geringe Abweichungen im Bereich weniger Millimeter möglich.
Wichtige Sicherheitshinweise
- Werkzeug vor jeder Verwendung auf Beschädigungen prüfen
- Schrauben, Muttern und Auflagepunkte kontrollieren
- Beschädigtes Werkzeug nicht weiterverwenden
- Keine Gewalt beim Ansetzen anwenden
- Felge und Radschrauben nicht beschädigen oder verkratzen
- Werkzeug vor dem Bewegen des Fahrzeugs vollständig entfernen
- Mit angesetztem Werkzeug darf das Fahrzeug nicht gefahren werden
Verwendungszweck und Einschränkungen
Das Werkzeug dient als Hilfsmittel zur eigenen Messung und Dokumentation der Fahrzeughöhe.
- Kein geeichtes oder amtlich zugelassenes Messmittel
- Ersetzt keine Achsvermessung
- Ersetzt keine technische Abnahme oder Begutachtung
- Ersetzt keine Herstellerangaben oder Werkstattmessung
- Das Ergebnis hängt von Kalibrierung und Anwendung ab
Herstellerinformationen
| Hersteller | Printed-Carparts |
|---|---|
| Produkt | Radmitte–Kotflügel-Messwerkzeug |
| Produktart | Messhilfe für Fahrzeughöhe |
| Lochkreis | 5×120 |
| Aufnahme | 17-mm-Radschraubenköpfe |
| Material | ABS-Kunststoff mit M8-Hardware |
